產品介紹

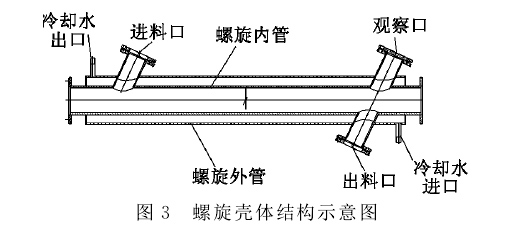

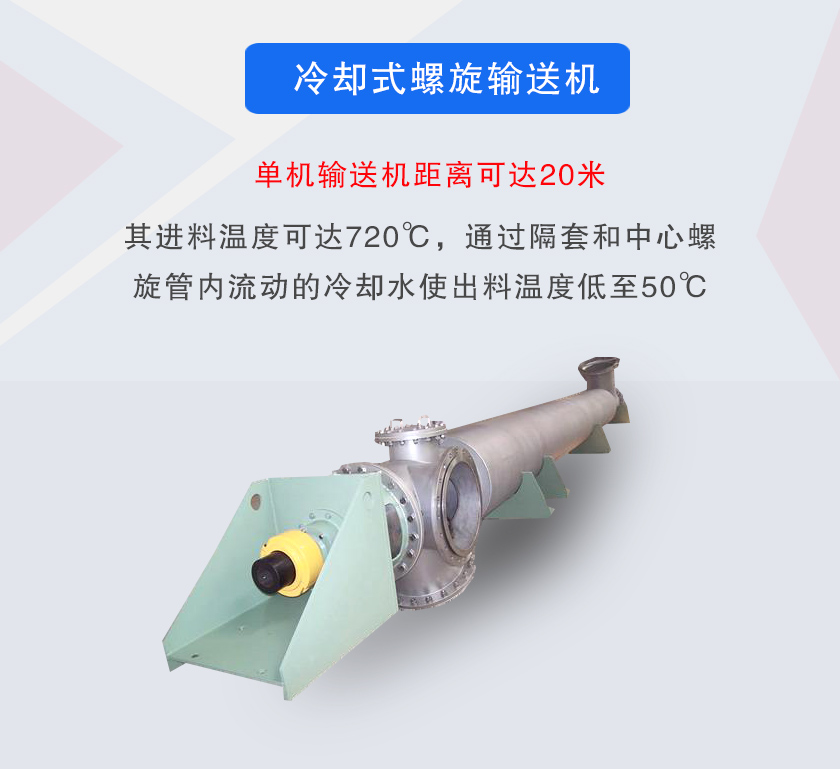

冷卻式螺旋輸送機也叫水冷螺旋輸送機，是專門針對高溫粉狀、顆粒狀等散料進行輸送的一種設備，包括筒體、帶螺旋板的轉軸、軸承和驅動裝置，筒體外面有外冷卻水套，轉軸兩端為空管。螺旋板的空腔與轉軸兩端的空管連通，冷卻水由入端空管流經螺旋板空腔后由出端空管流出形成內冷卻水道。物料在輸送過程中冷卻較均勻冷卻效果好。其進料溫度可達720℃，通過隔套和中心螺旋管內流動的冷卻水使出料溫度低至50℃ ，是冷卻和輸送為一體的輸送設備。

大漢冷卻式螺旋輸送機采用冷卻水或者氮氣等介質轉換物料溫度，0.6MP是冷卻水的基本工作壓力，如果水壓達不到，是不能保證冷卻水的循環系統的。

行業應用

冷卻式螺旋輸送機是在封閉的管內輸送高溫粉狀、顆粒狀及小塊狀物料的輸送，如，水泥、煤粉、化肥、灰渣等，廣泛應用于建材、電力、化工、冶金、煤炭、糧食、食品行業。

突出優勢

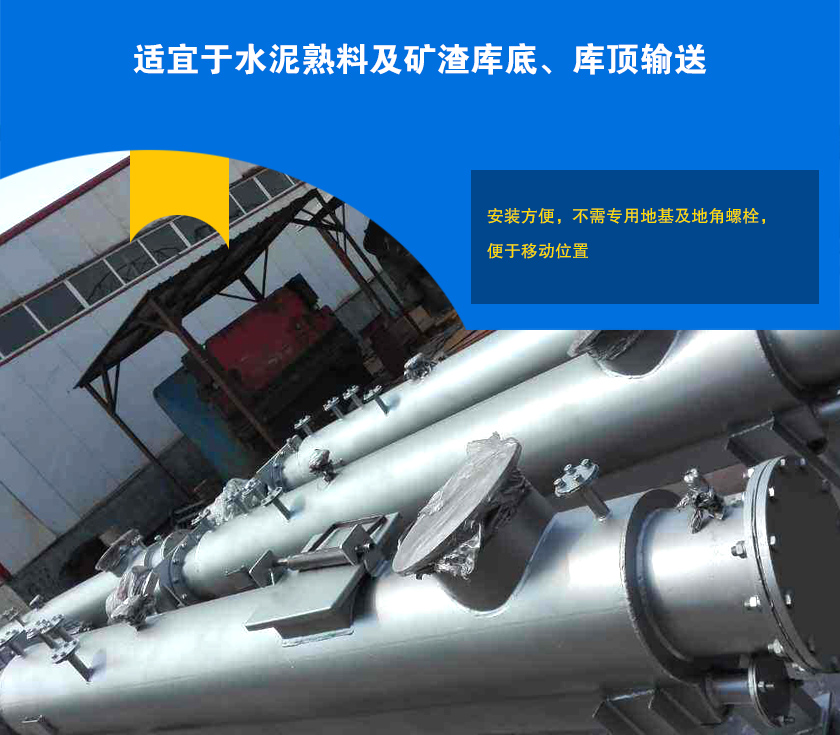

1、適宜于水泥熟料及礦渣庫底、庫頂輸送。

2、可全封閉輸送，消除粉塵污染，也可敞輸送。

3、單機輸送機距離可達20米，多機軟連接可隨需要任意延長。

4、安裝方便，不需專用地基及地角螺栓，便于移動位置。

細節與結構

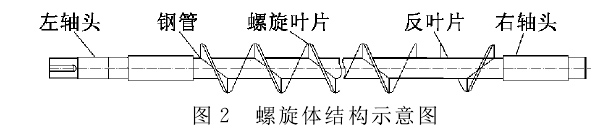

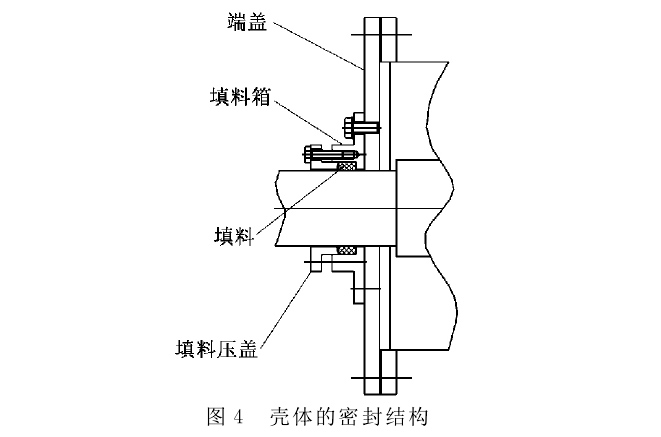

冷卻式螺旋輸送機主要由驅動裝置裝配、傳動裝配、車體支架裝配、螺旋輸送實體裝配、螺旋葉片裝配、水冷端套和分體裝配組成。雙層冷卻、帶有耐磨夾套等，除頭節和選配中間節外，各節螺旋體及機殼具有互換性，驅動裝置有Y型電動機、JZA系列減速機或驅動裝置架構成，頭節前部安裝有止推中軸承，可承受輸送物料時產生的軸向力。

工作原理

水冷螺旋輸送機采用封閉式結構，是在封閉的管體內通過隔套和中心螺旋管內流動的冷卻水使出料溫度低可達50℃，在物料輸送的同時可對其進行降溫處理。

冷卻式螺旋輸送機技術要求

冷卻方式：循環水冷卻。

冷卻系統：內部冷卻（旋轉軸）、外部冷卻（夾套）。

循環冷卻水走向：從半焦螺旋出口端進入，半焦螺旋入口端流出。

材質：與物料接觸部分為304不銹鋼（軸直徑159mm,葉片厚度10mm。螺旋套管徑377mm,厚度8mm），外夾套材質：Q235，管徑460mm、壁厚10mm。

螺旋軸和葉片必須經過調直及熱處理。

螺旋套管長度不能大于：7000mm。

霧化噴嘴（材質304）：在輸送螺旋出口端，螺旋葉片上部開始安裝，依 次往輸送螺旋入口端每隔200mm安裝一個，共安裝三個霧化噴嘴，可單獨調控水量，也可單獨簡易拆卸便于清理噴嘴。

螺旋軸驅動方式：連接軸驅動，配備變頻調速電機（需注明電機功率）。

要求：輸送量每小時大于6m³，輸送物料進入螺旋入口時溫度為450℃， 出料時溫度需降至100℃以內。
